煙囪安裝避雷針施工[技術方案]

煙囪安裝避雷針施工[技術方案]

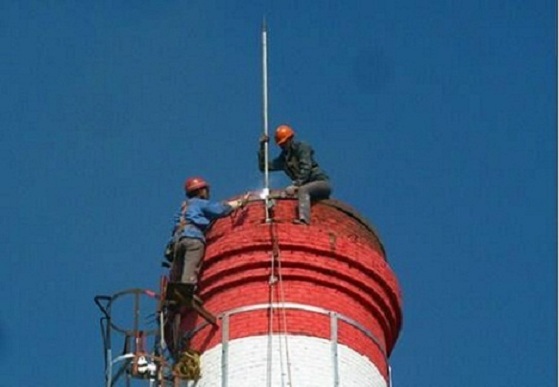

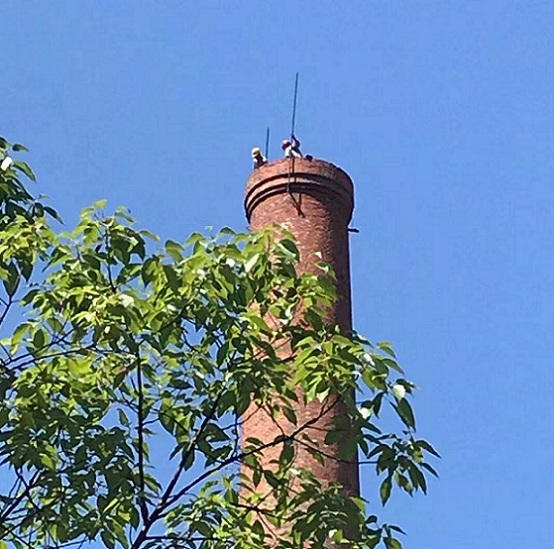

1技術措施：（1）、該工程采用不搭腳手架，高空懸吊座式登高板施工操作。作業時用φ25的鋼筋做成“S”型鋼鉤在煙囪下層平臺固定位置固定緊，在“S”形鋼鉤掛上滑輪再用一根φ18m/m的白棕繩穿過滑輪并在一固定位置錨緊，白棕繩的另一端固定一個“U”形鉚鎖，活動座式登高板固定在“U”形鉚鎖上，施工人員在活動座式登高板上進行操作.

2 安裝避雷針施工方案

（1）準備工作

①核實避雷針高度及分段鋼筋架之間的對應安裝位置。

②平整場地，把枕木均勻地擺到避雷針組裝地點。避雷針每段鋼筋架下設兩個支點，并大致找平。

③核實預埋螺栓與避雷針底座螺孔尺寸，允許誤差為±2mm。檢查預埋螺栓露出基礎面高度是否符合規定。

（2）避雷針組裝

①把避雷針各段鋼筋架順序擺到枕木上，使三根主筋相互對準。

②調整三根主筋使之分別在三條直線上。此項工作要反復進行，直到調直為止。

③在避雷針鋼筋架每條主筋之間的連接處對稱放置2根連接圓鋼（加強筋），連接圓鋼規格應與下段鋼筋架主筋一致，具體選用見表4。

④焊接避雷針鋼筋架之間的連接圓鋼。除去焊渣，刷涂防銹漆和調和漆各兩道。

（3）組立及調整

①在避雷針根部用鐵線綁扎1~2根枕木，作為配重，以減小避雷針起吊時的傾斜度。

②在避雷針綁扎吊繩的鋼結構部位綁扎2~3根杉木桿。

③在避雷針的適當位置栓綁吊繩和晃繩，爾后進行起吊、就位。

④避雷針就位后應及時擰緊底座螺栓，然后摘掉吊鉤，拆除吊繩、晃繩、杉木桿和枕木。

⑤用線墜分別對避雷針三個棱邊進行垂直度檢查。如不垂直可在避雷針底座與基礎面之間加入墊鐵進行調整。

⑥緊固避雷針底座連接螺栓并施加防松措施。

（4）基礎抹帽

1）檢查接地線及投光燈電纜保護管是否按施工圖要求敷設并焊接可靠。

2）清理避雷針基礎面及底座上的雜物，并用水沖洗干凈。

3）用150#混凝土抹帽，頂部呈球面狀，球面點至基礎面高度為200mm，以能覆蓋基礎螺栓為宜，并要求光滑、易散水。

4）覆蓋草袋，澆水進行養護。

5）填寫安裝技術記錄。

標 準

1.避雷針的規格、型號、高度、安裝位置應符合設計要求。

2.避雷針連接處焊接的連接圓鋼規格應符合要求。焊縫應平整，不應有裂縫、夾渣、氣孔等缺陷，焊接加強筋應符合鋼筋搭接規定；采用法蘭螺栓進行連接的避雷針，法蘭螺栓連接處應焊接跨接接地線。

3.避雷針各部金屬表面防腐層應完整。

4.避雷針應安裝牢固，整體垂直，傾斜度不應大于整體高度的3‰。
