煙囪旋轉梯安裝技術

煙囪旋轉梯安裝技術

一、工程概述:

為了便于監測燃煤鍋爐煙氣排放情況，貴公司決定在其120m煙囪高度的25米處向下(即H=25m)安裝煙氣在線檢測平臺上下用：旋轉梯25m；并將煙囪爬梯平臺護網除銹防腐。根據雙方觀察現場，結合本公司多年來的施工技術及經驗現提出如下施工方案。施工順序→鋼構件加工成型、防腐（底漆一道）→安裝平臺→支架焊接→安裝之字梯→欄桿焊接→煙囪爬梯護網除銹、防腐→平臺旋轉梯整體防腐。

二、煙囪安裝旋轉梯施工措施：

1、墻板制作：用25×40×8鋼板作托架及支撐，主間距為300mm；踏板間距為800mm；欄桿立柱為100×40×5的鋼管；上邊框采用100×40×5的鋼管，框中間用40×4扁鐵。平臺鋼構件制作完成后涂刷防銹底漆二遍。

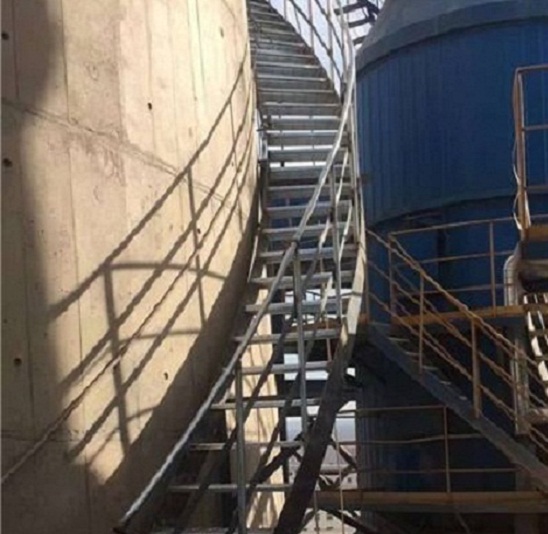

2、安裝：根據煙囪外壁的尺寸用φ20×20的膨脹螺絲在安裝平臺的地方先安裝墻板支撐點（作為旋轉梯的固定點），間距為300mm；然后將踏板焊接組成，再焊接立柱，扶手，護欄安裝，使旋轉梯形成一連體座；這樣就形成一整座旋轉梯。

三、煙囪爬梯護網平臺防腐：

1、煙囪爬梯、平臺護網防腐：首先，對其進行認真清掃除銹，掃盡表面積塵；其次，對已翹皮、脫落部分用鏟刀等專用工具鏟除干凈，然后用滾筒人工涂刷防腐漆3遍。

四、煙囪安裝轉梯施工技術措施：

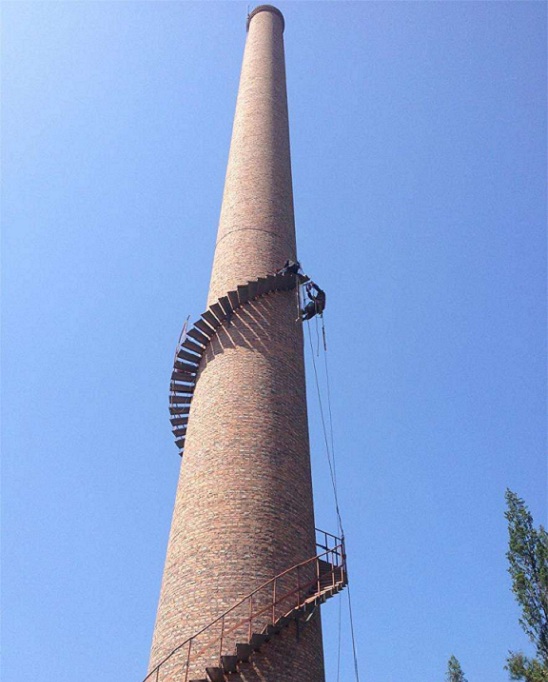

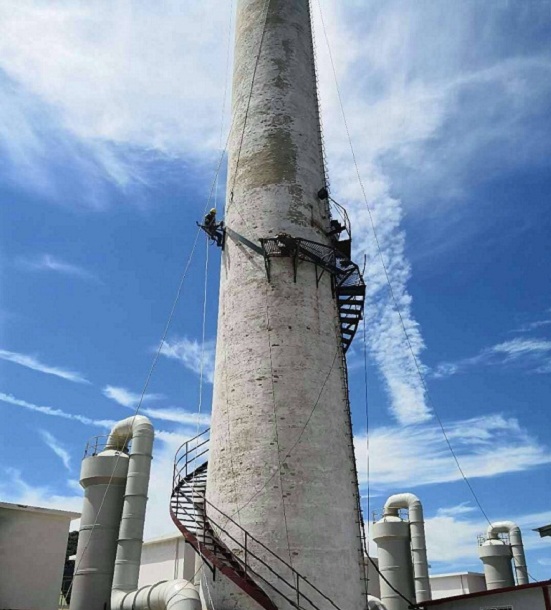

1、該工程采用不搭腳手架，高空懸吊座式登高板施工操作。作業時用φ25的鋼筋做成“S”型鋼鉤在煙囪下層平臺固定位置固定緊，在“S”形鋼鉤掛上滑輪再用一根φ18m/m的白棕繩穿過滑輪并在一固定位置錨緊，白棕繩的另一端固定一個“U”形鉚鎖，活動座式登高板固定在“U”形鉚鎖上，施工人員在活動座式登高板上進行操作。施工操作時，在煙囪下層平臺欄桿外側部位固定一根簡易扒桿，扒桿上固定好1T滑輪一只，用φ18mm的白棕繩作垂直運輸鋼構件。
