一、工程概述:  為了便于監測燃煤鍋爐煙氣排放情況，貴公司決定在其120m煙囪高度的25米處向下(即H=25m)安裝煙氣在線檢測平臺上下用：旋轉梯25m；并將煙煙囪爬梯平臺護網除銹防腐。根據雙方觀察現場，結合本公司多年來的施工技術及經驗現提出如下施工方案。施工順序→鋼構件加工成型、防腐（底漆一道）→安裝平臺→支架焊接→安裝之字梯→欄桿焊接→煙囪爬梯護網除銹、防腐→平臺旋轉梯整體防腐。

二、煙囪安裝旋轉梯施工措施：

1、墻板制作：用25×40×8鋼板作托架及支撐，主間距為300mm；踏板間距為800mm；欄桿立柱為100×40×5的鋼管；上邊框采用100×40×5的鋼管，框中間用40×4扁鐵。平臺鋼構件制作完成后涂刷防銹底漆二遍。

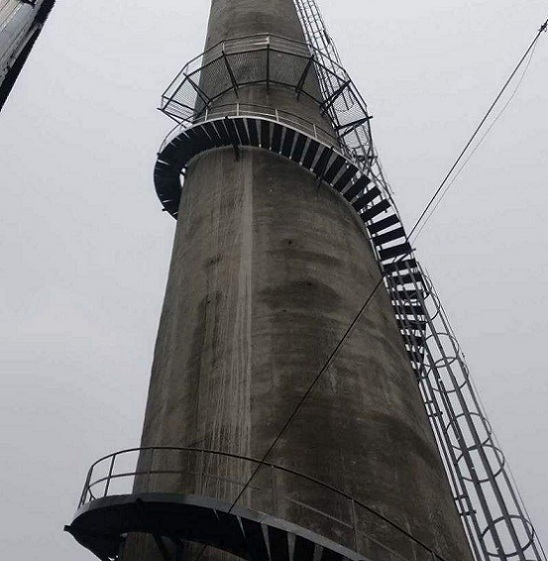

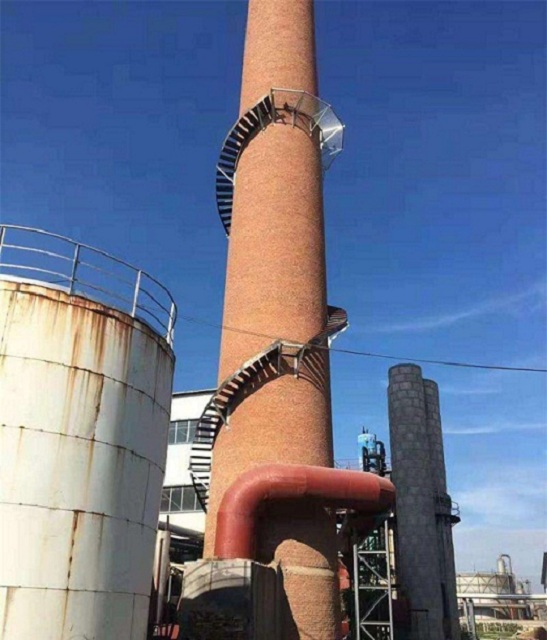

 2、安裝：根據煙囪外壁的尺寸用φ20×20的膨脹螺絲在安裝平臺的地方先安裝墻板支撐點（作為旋轉梯的固定點），間距為300mm；然后將踏板焊接組成，再焊接立柱，扶手，護欄安裝，使旋轉梯形成一連體座；這樣就形成一整座旋轉梯。

三、煙囪爬梯護網平臺防腐：

 1、煙囪爬梯、平臺護網防腐：首先，對其進行認真清掃除銹，掃盡表面積塵；其次，對已翹皮、脫落部分用鏟刀等專用工具鏟除干凈，然后用滾筒人工涂刷防腐漆3遍。

四、煙囪安裝旋轉梯技術措施：

1、該工程采用不搭腳手架，高空懸吊座式登高板施工操作。作業時用φ25的鋼筋做成“S”型鋼鉤在煙囪下層平臺固定位置固定緊，在“S”形鋼鉤掛上滑輪再用一根φ18m/m的白棕繩穿過滑輪并在一固定位置錨緊，白棕繩的另一端固定一個“U”形鉚鎖，活動座式登高板固定在“U”形鉚鎖上，施工人員在活動座式登高板上進行操作。施工操作時，在煙囪下層平臺欄桿外側部位固定一根簡易扒桿，扒桿上固定好1T滑輪一只，用φ18mm的白棕繩作垂直運輸鋼構件。

煙囪平臺安裝結構的布置：

應根據體系特征，荷載的分布情況及性質綜合考慮。一般地說要剛度均勻，力學模型清晰，盡可能限制大荷載和移動荷載的影響范圍，使其以最短的路線傳到基礎。

柱間支撐的分布應均勻。

1.煙囪平臺構架的主要承重結構，宜沿構架橫向布置(一般為平面的短方向) 。

2.煙囪平臺構架各層在布置梁格時，應將平臺各層的設備等主要荷載直接傳到主要承重結構上。

3.由工藝操作等特殊情況要求構架縱向為主要承重結構時，平臺必須采取措施(如將構架橫向布置成桁架式結構； 或在適當位置加設斜撐等) 。加強平臺橫向剛度，以保證煙囪平臺結構的整體穩定性。

4.煙囪平臺構架平面為正方形，或者接近正方形，且采用單向承重結構時，應加強非承重結構方向的側向剛度。

5.當煙囪平臺上有振動設備時(如設有空冷器的平臺) ，平臺的梁格布置中宜增設斜向小梁，或采用十字交叉式設備梁系，以增加平臺的平面剛度，減小煙囪平臺振動。

6.煙囪設備梁上翼緣與平臺鋼鋪板間應有焊接。操作煙囪平臺的人行通道寬度不小于600mm ，一般為800～1000mm。構架平臺四周的通道采用由柱上挑出懸臂梁或三角形斜撐來支撐。一般挑出長度不大于1m 時，可采用懸臂梁超出1m 時，宜采用三角形。
